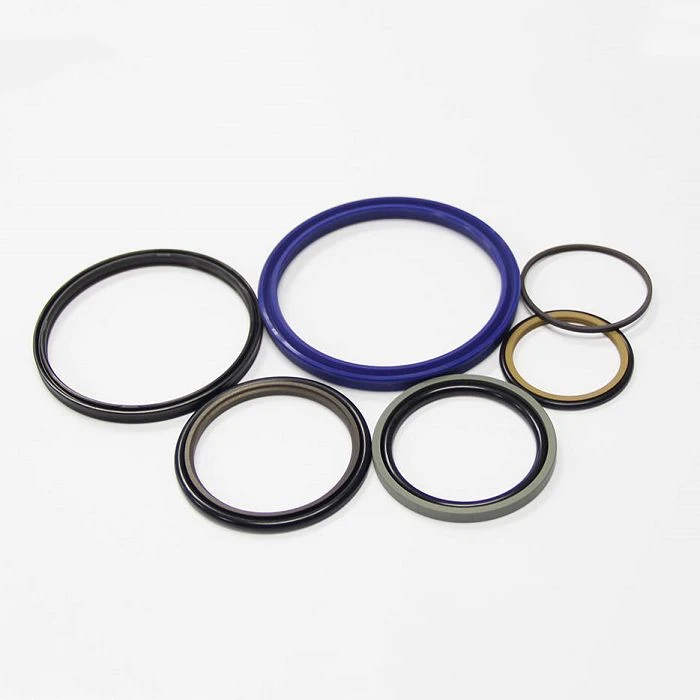

חותם U-גומי
תכנון הנדסי לאיטום דינמי
אטמי U-Cup שלנו מיועדים לתנועה הדדית בגלילים הידראוליים, מכבשים פנאומטיים ומכונות ניידות. השפה האסימטרית בצורת U- משתמשת בלחץ העבודה של המערכת כדי להמריץ את כוח המגע כנגד דופן הגליל או המוט, ומבטיחה אטימה חיובית עם עליית הלחץ.
אנו מייצרים פרופילים סטנדרטיים ומותאמים אישית ב-NBR, FKM (Viton), PU, HNBR ו-EPDM. הייצור מנוהל תחת תקני ISO 9001 ו-IATF 16949, כאשר חומרי גלם תואמים לתקנות RoHS ו-REACH.
יתרונות טכניים
לחץ-גיאומטריית שפתיים מופעלת:ככל שהלחץ ההידראולי עולה, שפתי האיטום הגמישות מתרחבות כלפי חוץ. מנגנון האנרגיה העצמי הזה שומר על אטימה הדוקה במהלך עליות לחץ ומצמצם את חיכוך הפריצה במהלך הפעלה בלחץ נמוך{{2}.
חיכוך הדדי מבוקר:כלים מדויקים של-תבנית טחון מייצרת קצוות איטום חלקים, ומפחיתה את התנהגות ההחלקה-, אובדן אנרגיה ויצירת חום במהלך-תנועות במהירות גבוהה.
עמידות בפני שחיקה וקריעה:תרכובות פוליאוריטן (PU) ותרכובות אלסטומר מחוזקות מספקות חוזק מתיחה גבוה כדי לעמוד בפני בלאי מכני מתמשך, ומאריכות את מרווחי השירות בציוד נייד-כבד.
סובלנות מידות מדויקות:דחיסה ודפוס הזרקה מתקדמים שומרים על הפרעות שפתיים מדויקות לחומרת המתכת, ומונעים הן מעקף פנימי והן דליפה חיצונית.
בחירת חומרי אלסטומר
|
חוֹמֶר |
טווח טמפרטורה |
תאימות נוזלים ושימוש אופייני |
|
NBR (ניטריל) |
-30 מעלות עד +100 מעלות |
שמנים הידראוליים-מינרליים, מכונות תעשייתיות כלליות, יישומים סטנדרטיים-חסכוניים. |
|
FKM (ויטון) |
-20 מעלות עד +200 מעלות |
נוזלים הידראוליים סינתטיים, סביבות-בטמפרטורה גבוהה, ציוד לעיבוד כימי. |
|
PU (פוליאוריתן) |
-35 מעלות עד +110 מעלות |
הידראוליקה ניידת-כבדה, מחפרים-בלחץ גבוה ומכונות כרייה-בעומס גבוה. |
|
HNBR |
-40 מעלות עד +150 מעלות |
מערכות מיצוי נפט וגז, מעגלים בלחץ גבוה- הדורשים חיי עייפות מכנית מעולים. |
|
EPDM |
-40 מעלות עד +150 מעלות |
נוזלי-גליקול מים, מערכות קיטור ויישומי נוזל בלמים לרכב. |
יישומים תעשייתיים נפוצים
צילינדרים הידראוליים ופנאומטיים
מחפרים, מעמיסים וצילינדרים להטיה/הרמה של מלגזות
מכונות הזרקה והטבעת מתכת
מכונות חקלאות וייעור
מערכות הידראוליות ימיות וימיות
ייצור ובקרת איכות
כלי עבודה ודפוס:פיתוח תבניות CNC-ביתיות בשילוב עם מכונות דחיסה ואקום והזרקה.
פוסט-עיבוד:חיתוך פלאש אוטומטי ובדיקה אופטית/חזותית של 100% לאיתור פגמים פני השטח.
אימות אצווה:בדיקה פיזית מכסה קשיות תרכובת (Shore A), חוזק מתיחה, התארכות בשבירה וערכת דחיסה, עם מעקב מלא של מספר אצווה.
שירותי ייצור בהתאמה אישית
מידות מטריות ואינץ' מיוצרות לפי שרטוטים טכניים או דוגמאות פיזיות של הלקוח.
התאמות מותאמות אישית של מד אורך (הנע בין 70 ל-95 Shore A).
טבעות גיבוי נגד-שחול אופציונליות לתצורות לחץ גבוה{{1}.
פתרונות אריזה פרטית של-OEM ומשלוח בכמויות גדולות.
שאלות נפוצות
ש: איך אטם U-Cup מונע דליפה בלחץ גבוה?
ת: חתך -בצורת U- מאפשר ללחץ נוזל המערכת לאלץ את שפתי האיטום הפנימיות והחיצוניות כלפי חוץ כנגד המוט והקדח. לחץ נוזל גבוה יותר מגביר את כוח המגע, מה שהופך את האיטום להדוק יותר.
ש: מתי עלי לבחור ב-PU במקום NBR?
ת: השתמש בפוליאוריתן (PU) עבור צילינדרים הידראוליים בלחץ-גבוה וציוד נייד-כבד שבו נדרשות עמידות גבוהה בפני שחיקה וקיבולת עומס. השתמש ב-NBR עבור מערכות שמן מינרלי תעשייתי סטנדרטי עד לחצים מתונים.
ש: האם אתה יכול לייצר גדלים לא-סטנדרטיים ללא תבניות קיימות?
ת: כן. מחלקת ההנדסה שלנו יכולה לעצב ולעבד תבניות CNC מותאמות אישית עבור מידות חריצים לא-סטנדרטיות בהתבסס על מפרטי החומרה התואמים שלך.
